Röntgen Makinesi Projemde Son Durum

⚠️ ÖNEMLİ GÜVENLİK UYARISI:

Bu çalışma iyonlaştırıcı radyasyon ve hayati risk taşıyan yüksek gerilim içerir. Doğru bilgi birikimi, Geiger sayacı ile anlık sızıntı takibi, acil stop hatları ve en az 4-5 mm kurşun zırhlama olmadan kesinlikle denenmemelidir.

Her şey “Acaba nesnelerin içini kendi ürettiğim bir düzenekle görebilir miyim?” sorusuyla başladı. Atölyemde yürüttüğüm yüksek gerilim projelerinde bir sonraki adım, elektronları vakum ortamında ivmelendirerek X-ışını (Röntgen) üretmekti.

Fiziksel mantık net: Yüksek potansiyel altında ivmelenen elektronlar anoda çarptığında kinetik enerjilerini fotonlara dönüştürür. Burada iki temel ışınım oluşur:

• Frenleme Radyasyonu : Elektronların anot malzemesinde yavaşlamasıyla oluşan sürekli enerji spektrumu.
• Karakteristik Radyasyon: Anot atomunun iç kabuğundan sökülen elektronların yerine üst kabuklardan düşen elektronların saldığı malzemeye özgü fotonlar.

Sistemde uyguladığım ~50 kV gerilimde elektronlar 50 keV kinetik enerji kazanıyor. Bu enerjideki ışınların maddeden geçme gücü yüksek olduğundan, zırhlama tarafında matematiği sıkı tutmak gerekiyor: 50 keV enerjide 1 mm kurşun radyasyonu bir milyon kat zayıflatır. Ben risk almayıp ana gövdeyi 4-5 mm rulo kurşun plakalarla tamamen izole ettim.

Malzemeler

Bir Röntgen sisteminin temel mantığı aslında basittir: Hızlandırılmış elektronların bir hedefe (genellikle tungsten) çarpması sonucu X-ışınları açığa çıkar. Ancak bunu ev/atölye ortamında güvenle yapmak ciddi bir donanım gerektiriyor.

• NE 555
• IRFP 460
• BC327,BC337
• 18K
• 10K
• 470ohm
• 10ohm 1W
• 2M 3W
• 100nf
• 10nf
• 1nf
• 10nf 2kv
• 50K pot
• 12v zener diyot
• MUR460 hızlı diyot
• Flyback trafosu (tüplü tv anakartlarında var)
• X-ışını tüpü
• Geiger sayacı

Önemli Güvenlik Notu: X-ışınları şakaya gelmez! Projenin her aşamasında radyasyon sızıntısını Geiger-Müller sayacı ile anlık olarak takip ettim ve çalışma alanını kurşun levhalarla izole ettim.

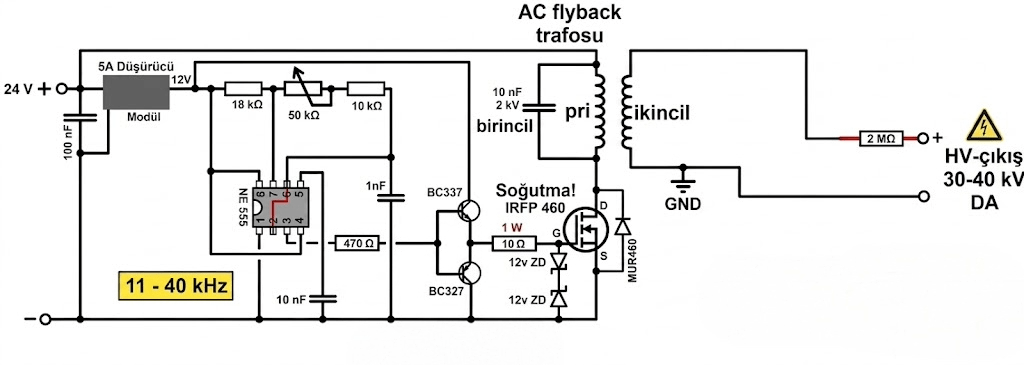

Devre nasıl çalışıyor

1. Güç Girişi ve Gerilim Regülasyon

• 24V Giriş ve 100 nF Kondansatör: Ana besleme gerilimidir. Girişteki 100 nF kondansatör, güç hattındaki yüksek frekanslı gürültüleri filtreler ve voltaj dalgalanmalarını sönümler.
• 5A Step-down Modül: Devredeki kontrol hassasiyeti olan elemanları korumak ve kararında çalıştırmak için 24V’u 12V DC‘ye düşürür. Güç kısmı direkt 24V ile beslenirken, kontrol kısmı 12V ile çalışır.

2. Frekans ve Kare Dalga Üreteci

Bu bölüm devrenin “kalbidir”, MOSFET’i sürmek için 11 – 40 kHz aralığında ayarlanabilir kare dalga sinyali üretir.

• NE555 Entegresi: Astable (kararsız) osilatör modunda bağlanmıştır. Sürekli olarak kare dalga üretir.
• 18 kΩ, 50 kΩ Potansiyometre ve 10 kΩ Dirençler: NE555’in şarj/deşarj zamanlamasını belirler. 50 kΩ potansiyometre ile frekansı 11 – 40 kHz arası ayarlayarak devreyi flyback trafosunun rezonans frekansına getirebilirsiniz.
• 1 nF Kondansatör: Osilatörün zamanlama kondansatörüdür. Dirençlerle birlikte çıkış frekansını belirler.
• 10 nF Kondansatör: NE555’in 5 numaralı pinine bağlıdır. İç referans voltajını stabilize ederek gürültüden etkilenmesini önler.

3. MOSFET Sürücü

NE555’in çıkış akımı MOSFET’in kapı (Gate) kapasitansını çok hızlı şarj/deşarj etmeye yetmeyebilir. Bu yüzden araya bir sürücü eklenmiştir:

• 470 Ω Direnç: NE555 çıkışı ile Transistörlerin bazları arasında akım sınırlayıcıdır.
• BC337 (NPN) ve BC327 (PNP) Transistör Çifti:Totem-pole (push-pull) sürücü konfigürasyonudur.
  • Sinyal HIGH olduğunda BC337 iletir ve MOSFET Gate’ini hızla 12V ile şarj eder.
  • Sinyal LOW olduğunda BC327 iletir ve MOSFET Gate’indeki yükü hızla GND‘ye deşarj eder.
  • Bu hızlı şarj/deşarj, MOSFET’in ısınmasını engeller ve anahtarlama kayıplarını minimuma indirir.

4. MOSFET Koruma ve Anahtarlama

• IRFP 460 MOSFET: Devrenin yüksek akım anahtarlayan ana elemanıdır. Trafo birincil (primer) sargısını yüksek frekansta GND’ye çekip bırakır. (Şemada belirtildiği gibi mutlaka büyük bir soğutucuya bağlanmalıdır).
• 10 Ω (1 W) Direnç: Gate akımını sınırlayarak anahtarlama sırasındaki çınlamaları sönümler.
• İki Adet Zener Diyot (12V ZD – Ters Bağlı): MOSFET’in Gate-Source (V_GS) uçlarını korur. Gate voltajının +12V veya -12V sınırlarını aşmasını önleyerek statik elektrik veya aşırı gerilim sıçramalarında MOSFET’i yakılmaktan korur.
• MUR460 Diyot (Fast Recovery): MOSFET’in Drain ve Source uçları arasına bağlıdır. Trafonun induktif yükünden kaynaklanan ters voltaj sıçramalarını (Back-EMF / Flyback spikes) sönümleyerek MOSFET’i delinmekten korur.

5. Yüksek Voltaj Trafosu (AC Flyback Transformer)

• 10 nF / 2 kV Kondansatör (Primer Yanında Parallel): Trafonun primer sargısına paralel bağlanarak bir LC rezonans devresi oluşturur. Anahtarlama sırasındaki sivri voltaj tepelerini yumuşatır (Snubber görevi görür).
• AC Flyback Transformer (pri – sek):
  • pri (Primer): MOSFET tarafından 24V ile yüksek frekansta sürülen sargı.
  • sek (Sekonder): Yüksek sarım oranına sahiptir. İndüklenen gerilimi 30-40 kv seviyesine çıkarır.
• 2 MΩ Direnç (Çıkışta): Yüksek voltaj (+ HV-out) hattına seri bağlı güvenlik ve akım sınırlama direncidir. Olası bir ark/kısa devre durumunda anlık çekilecek akımı ve deşarj enerjisini sınırlandırır.
• HV-out (30 – 40 kV DC): Devrenin nihai yüksek voltaj doğru akım çıkışıdır.

Her hobi projesinde olduğu gibi bu süreç de tamamen pürüzsüz ilerlemedi:

1. Ark ve Atlama Sorunları: Yüksek voltaj seviyelerine çıktıkça havanın yalıtkanlığı yetersiz kalmaya başladı. Yalıtım için özel yağ ve silikon çözümlerine başvurdum.
2. Sinyal/Gürültü Oranı: X-ışınını elde etmek kadar, o ışını net bir görüntüye dönüştürmek de zor oldu. Sensör kalibrasyonu ve pozlama süreleri üzerinde uzun denemeler yaptım.

devamı gelecek
